振动分析仪三要素

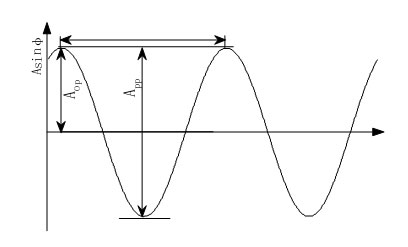

振动是一个动态量。下图所示是一种简单的振动形式－简 谐振动即振动量按余弦（或正弦）函数规律周期性地变化幅值反映了振动大小；频率反映了振 动量动态变化的快慢程度；相位反映了信号在t=0时刻的初始状态。
可见为了完全描述一个振动信号必须同时知道幅值、频率和相位这三个 参数人们称之为振动分析的三要素。
振动是一个动态变化量。为了突出反映交变量的影响振动监测时常取波形中正、负峰值的差值作为振动幅值又称为峰峰值。
简谐振动是一种简单的振动形式实际机组上发生的振动比简谐振动要复杂得多。不管振动多么复杂由信号分析理论可知都可以将其分解为若干具有不同频率、幅值和相位 的简谐分量的合成。
旋转机械振动分析离不开转速为了方便和直观起见常以 1x表示与转动频率相等的频率又称为工（基）频；以 0.5x、2x、3x等表示与转动频率的0.5倍、2倍和3倍等相等的频率又称为半频、二倍频、三倍频。
采用信号分析理论中的快速傅立叶变换（FFT）可以快速、方便地求出复杂振动信号中所含频率分量的幅值和相位。该过程称 为频谱分析并已成为振动故障分析领域᳔基本和常用的工具。 频谱分析所起的作用可以概括为以下两点：
(1） 不同故障所对应的频率不同。例如：转子不平衡故障的 频率为工频汽流激振和油膜振荡等故障的频率为低频，电磁激 振等故障的频率为高频等。频率特征是故障判断的必要条件。某 种故障必然具备相应的频率特征。因此根据频谱分析结果可以 对故障性质作一个初步、定性判断。本书第 3～5 章将详细介绍 每一种故障的频率特征。
（2） 多种故障的频率特征具有很强的相似性，频率特征并不 是故障判断的充分条件。例如，溶解氧测定仪热变形、不平衡、共振、刚度不 足、摩擦等故障的特征频率都是工频仅根据频率特征无法将故障原因进一步定量细化。为了能确诊故障原因振动分析必须结 合过程参数和相关试验数据进行突出相似故障之间的微小差别。
