VA-12 - 振动监测仪

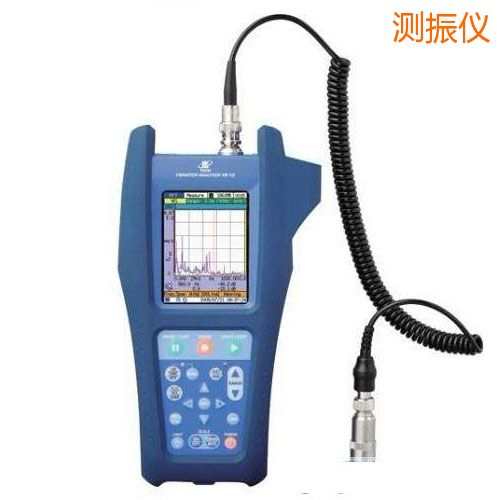

VA-12振动监测仪介绍：

日本理音RION公司生产的VA-12，在线测振仪，重850g。是VA-11S升级版，振动测量仪的发展史，具有VA-11S的所有功能，能同时显示振动的加速度，速度，位移值，拥有强大的现场数据采集及分析功能。

VA-12振动监测仪分析功能：
能精密诊断（如：不平衡，振动测量仪 武汉，不对中，振动测量仪说明，机械松动，振动测量仪论文，轴承故障，齿轮箱故障）引起的振动过大。指出故障发生的位置及损坏程度。利用VA-12能快速，振动测量仪v63，全面的掌握机器的运行状况及发展趋势。是理想的便携式振动监测仪
独特的中文配套软件：1、建立档案管理数据 2、与PC机通信功能 3、趋势分析掌握运行状况 4、 机械状态评估与判断 5、打印数据上传报表

VA-12振动监测仪特点：
1、领先的屏幕截取功能：直接将仪器屏幕上的各种波形图保存为BMP文件，并输出到PC机
2、领先的关机自动保存功能：方便下次开机读取测量的数据
3、240*320彩色TET LED显示屏：更适用于黑暗环境下作业
4、较VA-11S采样点数提高一倍左右，为8192个采样点更精确的了解每一单一频率下的幅值。
5、三种显示方式：振动表，时域谱和FFT分析功能。测量数据保存在存储卡上。
7、附带中文软件方便于PC机上分析，便携式测振仪，打印报表。


VA-12振动监测仪技术指标：

符合标准：CE标准（EMC标准2004/108/EC） 中国RoHS标准（针对中国的出口模式）WEEE标准

输入部分：  通道数量：1个 连接类型：BNC，CCLD 18V 2mA(CCLD 24V 4mA 可选) 传感器：压电式加速度探头PV-57I 输入范围：  灵敏度在该范围时：1.00-9.99mV/(m/s2) PV-57I 加速度：1,3.16,10,31.6,100,316,1000m/s2 (rms)  速度：3.16,10,31.6,100,316,1000,3160mm/s (rms)  位移：0.089,0.283,0.894,2.83,8.94,28.3,89.4mm(EQP-P)

量程使用（PV-57I)：加速度：0.02-1000m/s2 (rms) 速度：0.1-3160 mm/s (rms) 位移：0.003-89.4 mm (EQp-p) 测量频率范围：加速度：1Hz-20 kHz 速度：3 Hz-3kHz 位移：3 Hz-500 Hz 加速度包络：1kHz-20kHz

高通滤波器：1Hz（加速度模式）、3Hz、10Hz、1kHz 低通滤波器：1kHz、 kHz、20kHz 加速度包络高通滤波：1kHz 加速度包络低通滤波：20kHz A/D变换：24位 动态范围：110dB

采样点：512 1024 2048 4096 8192
窗函数：矩形，海宁，平顶
演算：线性平均，最大值，指数平均，瞬时值
频率范围：100HZ，200HZ，500HZ，1kHZ，2kHZ，5kHZ，10kHZ，20kHZ
频谱显示：显示10个最大峰值；柱形图显示
时域波形显示：柱形图显示
X轴放大：x1,x2,x4,x8,x16; Y轴放大：最高放大1024倍
触发源：外部触发；电平触发
触发模式：自由触发；重复触发；单次触发
显示：彩色TFT LCD，屏幕分辨率：240*320 带背光；英文，日文显示
警告显示：LED（超过量程红灯亮）
存储器部分：SD卡（最大2 GB）
文件保存： 1个存储名可以保存1000组数据，振动频率测量仪，最多可以设置100个存储名
参数设置保存：参数设置可以存储在卡中，一个单元最多可以保存5组参数设置
BMP储存：屏幕截取可以保存在BMP文件中
回放功能：已经测量的数据能从存储卡中再次读取，并显示在屏幕中
恢复功能：仪器关机时，设置自动保存；再次开机时，设置会恢复
输入/输出部分：AC输出，外部触发输入，电脑振动噪声测量仪，打印机接口，USB接口
电源：AC适配器NC-99或使用8节IEC R6电池（大小AA型）（23℃，正常运行，背光关闭）
电池寿命约12小时，消耗电流145毫安（正常运作，背光关闭）
工作环境条件：-10到+50℃，90％RH以下（无冷凝）
尺寸：214 (H) x 105 (W) x 36 (D) mm;
2重量：质量约850g（包括电池，防护罩，爆破振动测量仪，PV-57I连接）

VA-12S振动监测仪标准配置:
主机VA-12振动监测仪 1台
标准振动探头PV-57I 1个
电池（IEC R6） 8节
中文说明书 1本
英文说明书 1本
中文软件VA-12S 1套
加密狗 1个
读卡器 1个
故障诊断手册 1本
